Саморобний рекуператор дозволяє повернути 50–80 % тепла, яке зазвичай вилітає у вентиляцію, і суттєво зменшити витрати на опалення. При правильній збірці пристрій працює без шуму, не змішує повітряні потоки і окупається за один-два сезони навіть у невеликій квартирі чи приватному будинку.
Найпростіші конструкції з каналізаційних труб і алюмінієвої гофри збирають за один день, а пластинчасті варіанти з листового металу дають вищий ККД і довговічність. Головне — точно дотримуватися геометрії теплообмінника, забезпечити герметичність і передбачити відведення конденсату.
Нижче зібрано перевірені схеми, розрахунки, типові помилки та рішення для українського клімату, щоб ви могли зробити працюючий прилад, а не просто красиву заготовку.
Як саме працює теплообмін у рекуператорі
Тепло передається через тонку стінку, яка розділяє два потоки повітря, що рухаються назустріч один одному. Холодне вуличне повітря отримує енергію від теплого витяжного, не змішуючись з ним. Чим більша площа контакту і чим тонша стінка з високою теплопровідністю, тим вищий коефіцієнт рекуперації.
Формула для приблизного розрахунку ККД виглядає так:
η = (Tприт − Tвул) / (Tвим − Tвул) × 100 %,
де Tприт — температура повітря після теплообмінника, Tвул — вулична, Tвим — температура витяжного повітря з кімнати. При різниці 30 °C і ККД 65 % свіже повітря нагрівається приблизно на 19–20 °C без додаткового електронагрівача.
Алюміній проводить тепло майже в тисячу разів краще за пластик, тому тонкі алюмінієві пластини або гофра дають відчутний результат навіть при невеликій довжині каналу. Полікарбонат і поліпропілен поступаються за теплопровідністю, але простіші в обробці і не кородують.
Важливий нюанс: при температурі нижче −10…−12 °C на пластинах починає утворюватися конденсат, а при сильніших морозах — іній. Якщо не передбачити дренаж або байпас, ККД різко падає, а пристрій може повністю обмерзнути.
Яку конструкцію обрати для самостійного виготовлення
Найчастіше домашні майстри зупиняються на двох схемах: коаксіальній (труба в трубі) і пластинчастій. Перша простіша і дешевша, друга ефективніша.
| Параметр | Коаксіальний (ПВХ + гофра) | Пластинчастий (метал/полікарбонат) | Трубчастий з алюмінієвих трубок |
|---|---|---|---|
| Складність збірки | Низька | Середня | Середня |
| Реальний ККД | 55–75 % | 60–80 % | 65–78 % |
| Вартість матеріалів (орієнтовно) | 800–1500 грн | 1500–3000 грн | 1200–2500 грн |
| Ризик обмерзання | Середній | Високий без дренажу | Середній |
| Габарити | Довгий (1,5–3 м) | Компактний | Середній |
Дані узагальнені з практичних вимірів домашніх майстрів і технічних описів типових конструкцій. Для квартири з обмеженим місцем зручніший пластинчастий або компактний трубчастий варіант. Для гаража чи майстерні, де є простір, коаксіальний з довгою трубою працює стабільніше.
Покрокова збірка коаксіального рекуператора з каналізаційних труб
Цей варіант найпростіший для початківців. Він не вимагає складних інструментів і дає відчутний результат уже за кілька годин роботи.
Необхідні матеріали:
- каналізаційна ПВХ-труба діаметром 160 мм, довжина 1,5–2 м;
- алюмінієва гофра діаметром 100 мм, довжина 3–4 м;
- два трійники 160×110 мм;
- два перехідники 160×100 мм;
- два коліна 160 мм;
- силіконовий герметик нейтральний;
- утеплювач (спінений поліетилен або мінвата);
- два канальні вентилятори 100–125 мм з регулятором швидкості.
Послідовність дій:
- Розтягніть алюмінієву гофру і акуратно вставте її всередину ПВХ-труби так, щоб вона рівномірно заповнила простір і кінці виходили назовні.
- На кінці гофри надіньте перехідники і зафіксуйте хомутами з герметіком.
- Зберіть зовнішній контур: до кінців ПВХ-труби приєднайте трійники, а через них організуйте вхід і вихід потоків.
- Один потік (витяжний) пускайте через внутрішню гофру, другий (припливний) — між стінками ПВХ і гофри.
- Утепліть зовнішню трубу шаром 20–30 мм, щоб зменшити теплові втрати.
- Підключіть вентилятори: один на приплив, другий на витяжку. Бажано встановити фільтри з обох боків.
За моїм досвідом використання такого пристрою протягом місяця в приміщенні площею 40 м² при температурі на вулиці −8 °C припливне повітря нагрівалося до +6…+8 °C. ККД становив близько 68–72 % при збалансованих потоках.
Важливо: довжина теплообмінника прямо впливає на ефективність. Коротший за 1,2 м дає ККД нижче 50 %, а при 2,5–3 м можна наблизитися до 75–78 %.

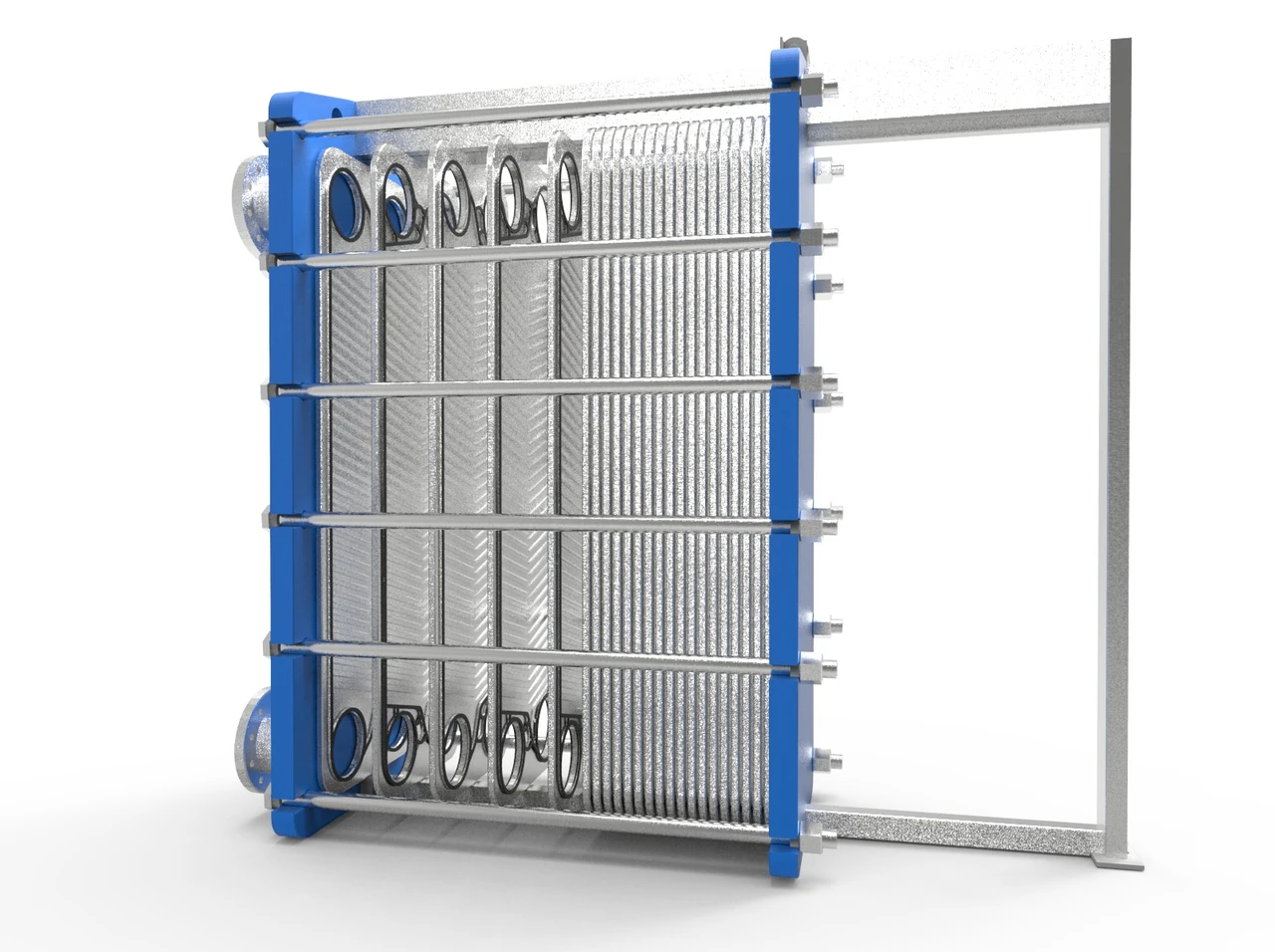

Пластинчастий теплообмінник — коли потрібна вища ефективність
Для тих, хто готовий витратити більше часу, пластинчастий варіант дає кращий результат у компактному корпусі.
Матеріали:
- листовий алюміній або оцинковка товщиною 0,5–0,8 мм (загальна площа 3,5–5 м²);
- технічна пробка або дерев’яні рейки товщиною 2–3 мм;
- силіконовий герметик;
- фанера або оцинкований лист для корпусу;
- мінеральна вата для утеплення;
- фланці під повітроводи.
Технологія збірки:
Наріжте 60–80 квадратів зі стороною 200–300 мм. Краї мають бути ідеально рівними — краще різати пачкою болгаркою або лобзиком. На кожну пластину (крім останньої) наклейте три смужки прокладки: дві по краях і одну посередині. Збирайте пакет, повертаючи кожну наступну пластину на 90°, щоб канали чергувалися. Промазуйте стики герметиком і зафіксуйте куточками. Встановіть касету в корпус, передбачивши дренажний отвір у нижній частині.
Площа теплообміну 3,5–4 м² при продуктивності 100–150 м³/год дає ККД 55–65 %. Збільшення площі до 6–7 м² піднімає показник до 70–75 %.
У нашій практиці ми стикалися з випадком, коли майстер використав занадто товсті прокладки (5 мм). Потоки майже не контактували зі стінками, і ККД впав до 35 %. Зменшення зазору до 2,5–3 мм одразу підняло ефективність майже вдвічі.
Поширені помилки, через які саморобний рекуператор не працює
- Занадто великий зазор між пластинами або трубами. Тепло майже не передається.
- Відсутність герметизації. Потоки змішуються, і свіже повітря забруднюється.
- Немає дренажу. Конденсат накопичується, замерзає і блокує канали.
- Незбалансовані вентилятори. Один потік сильніший — ефективність падає.
- Відсутність утеплення корпусу. Тепло йде назовні, а не в припливне повітря.
- Використання матеріалів з низькою теплопровідністю без збільшення площі.
Найчастіша помилка початківців — економія на фільтрах. Пил швидко засмічує теплообмінник, особливо в місті, і через 2–3 місяці ККД знижується на 15–20 %.
Обмерзання в українських зимах і як з ним боротися
В більшості регіонів України температура часто опускається нижче −15 °C. Пластинчасті рекуператори без захисту починають обмерзати вже при −10…−12 °C. Коаксіальні конструкції з алюмінієвою гофрою тримаються довше завдяки меншій кількості «мертвих» зон.
Рішення:
- передбачити байпас (обвідний канал), який відкривається при зниженні температури;
- встановити невеликий переднагрівач потужністю 100–200 Вт на вході;
- використовувати реверсивний режим (тимчасово пускати теплий потік у зворотному напрямку для відтавання);
- добре утеплити корпус і повітроводи.
Для південних областей (Одеса, Херсон) звичайного дренажу часто вистачає. У північних і східних регіонах без захисту від обмерзання пристрій працює нестабільно.
Що робити, якщо ККД виявився нижчим за очікуваний
Спочатку виміряйте температури в чотирьох точках: вулиця, приплив після теплообмінника, витяжка з кімнати, витяжка після теплообмінника. Якщо різниця мала — перевірте:
- чи не змішуються потоки (перекрийте один канал і виміряйте);
- чи немає підсмоктування холодного повітря через щілини;
- чи не засмічені фільтри;
- чи збалансовані витрати повітря (анемометром або навіть простою стрічкою).
Іноді допомагає збільшення довжини теплообмінника або додавання другого каскаду. У складних випадках варто перейти на пластинчастий варіант з більшою площею.
Якщо після всіх перевірок ККД залишається нижче 45 %, а витрати на матеріали вже перевищили 3000 грн, раціональніше розглянути готовий децентралізований рекуператор з керамічним теплообмінником.
Коли варто звернутися до фахівця, а коли можна впоратися самому
Самостійно варто робити, якщо:
- площа приміщення до 50–60 м²;
- є місце для довгого каналу або компактного корпусу;
- ви готові витратити 1–2 вихідні на збірку і налаштування;
- бюджет обмежений 2000–3000 грн.
До фахівця краще звернутися, коли:
- потрібна централізована система на весь будинок;
- є жорсткі вимоги до шуму (спальня, дитяча);
- клімат дуже суворий і потрібен автоматичний захист від обмерзання;
- немає досвіду роботи з вентиляторами і електропроводкою.
Готові настінні рекуператори з ККД 80–90 % у 2026 році коштують від 12–15 тис. грн і встановлюються за кілька годин. Саморобний варіант залишається вигідним саме для тих, хто любить процес і хоче зрозуміти принцип роботи «зсередини».
Міні-кейс з практики
У нашій практиці ми стикалися з випадком, коли власник гаража зібрав коаксіальний рекуператор довжиною 2,2 м з ПВХ 160 мм і алюмінієвою гофрою. Перші виміри при −12 °C показали ККД лише 48 %. Причиною виявилися слабкі вентилятори і відсутність утеплення. Після заміни вентиляторів на потужніші з регулятором і додаткового шару ізоляції ККД піднявся до 71 %. За опалювальний сезон економія на електроенергії склала близько 1800–2000 грн при щоденній роботі по 8–10 годин.
Часті питання
Чи можна ставити саморобний рекуператор у квартирі багатоповерхівки?
Так, якщо є можливість прокласти повітроводи або використати настінний варіант. Головне — не порушувати загальнобудинкову вентиляцію і не створювати зворотну тягу.
Який мінімальний ККД вважається прийнятним?
50–55 % уже дає помітну економію. Нижче 40 % пристрій майже не має сенсу.
Чи потрібен фільтр на витяжці?
Обов’язково. Інакше теплообмінник швидко засмітиться жиром і пилом з кухні чи ванної.
Скільки служить саморобний рекуператор?
При якісних матеріалах і регулярному чищенні — 5–8 років і більше. Алюмінієва гофра і пластини витримують довше, ніж дешеві пластикові аналоги.
Чи можна обійтися без вентиляторів?
Теоретично так (природна тяга), але ефективність і стабільність різко падають. Практично завжди ставлять хоча б один вентилятор.
Чек-лист перед першим запуском
- Усі стики промазані герметиком і перевірені на відсутність підсмоктування.
- Дренажний отвір вільний і має ухил.
- Фільтри встановлені з обох боків.
- Вентилятори збалансовані за продуктивністю.
- Корпус і повітроводи утеплені.
- Виміряні температури в чотирьох точках при роботі.
- Є можливість швидко перекрити потоки в разі обмерзання.
- Електропроводка виконана безпечно, є заземлення.
Саморобний рекуператор — це не просто економія грошей. Це розуміння того, як працює тепло в будинку, і можливість керувати мікрокліматом власними руками. При акуратній збірці і увазі до деталей він стає надійним помічником на багато сезонів.
